Artefatos de Concreto para Subestação e Linha de Transmissão

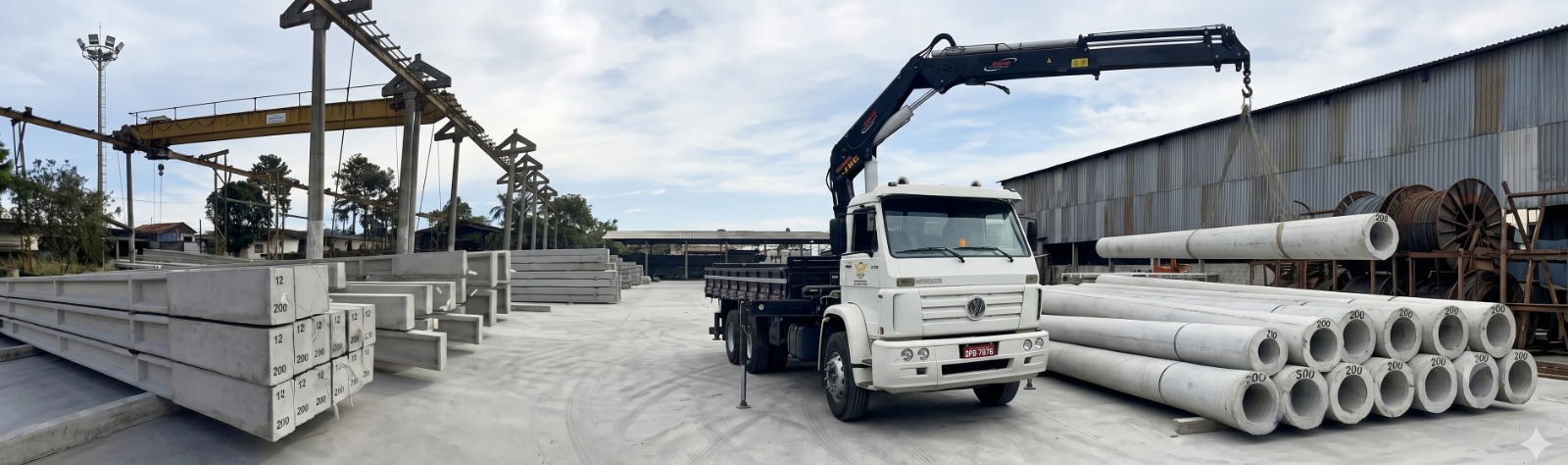

Artefatos de Concreto para Infraestrutura Elétrica de Alta Tensão

O termo artefatos de concreto designa o conjunto de elementos pré-moldados em concreto armado ou protendido utilizados na construção de infraestruturas elétricas. No contexto de subestações e linhas de transmissão, esses artefatos incluem postes de grande porte, cruzetas, bases para equipamentos, blocos de ancoragem e outras estruturas especiais que sustentam os sistemas de alta tensão.

Diferentemente dos postes convencionais para redes de distribuição e padrão de entrada, os artefatos de concreto para subestações e transmissão operam em condições muito mais exigentes: tensões mais altas, condutores mais pesados, vãos maiores entre estruturas e cargas mecânicas significativamente superiores. Isso se traduz em especificações de produto completamente diferentes — maior comprimento, maior carga de ruptura, maior conteúdo de armadura e, frequentemente, uso de concreto protendido.

Para entender como esses artefatos são fabricados e quais parâmetros de qualidade são controlados no processo produtivo, consulte o artigo sobre fabricação de poste de concreto.

Postes para Subestações Aéreas

As subestações aéreas são conjuntos de equipamentos instalados em postes de concreto que realizam a transformação de tensão no ponto de consumo — geralmente de média tensão (13,8 kV ou 34,5 kV) para baixa tensão (127/220 V ou 220/380 V). São a solução mais comum para atender consumidores industriais, comerciais e condomínios com demanda elevada.

Função dos Postes na Subestação Aérea

Em uma subestação aérea típica, os postes de concreto sustentam simultaneamente:

• Transformador de distribuição — fixado ao poste principal por braço metálico; pode pesar de 200 kg a mais de 1.000 kg dependendo da potência.
• Chaves fusíveis e para-raios — instalados no lado de média tensão para proteção e seccionamento do alimentador.
• Condutores de média tensão — no lado primário do transformador, com isoladores adequados ao nível de tensão.
• Sistema de medição — transformadores de corrente (TCs) e de tensão (TPs) para medição indireta quando exigido.
• Aterramento — condutores e eletrodos de aterramento do neutro e da estrutura metálica da subestação.

Especificações Típicas dos Postes de SA

Postes para subestações aéreas são dimensionados considerando o peso do transformador, as cargas dos condutores de MT e os esforços do vento. Comprimentos de 10 m a 12 m e cargas de ruptura de 600 daN a 1.500 daN são os mais comuns. O poste circular é o tipo padrão para SA, pela sua resistência uniforme em todas as direções.

Postes para Linhas de Transmissão

As linhas de transmissão transportam energia elétrica em alta tensão (acima de 69 kV) por longas distâncias, de usinas geradoras e grandes subestações de transmissão até as subestações distribuidoras que alimentam as redes de distribuição. As estruturas de suporte dessas linhas — incluindo postes e torres — precisam atender a requisitos muito mais exigentes do que os da distribuição.

Características das Linhas de Transmissão

Em linhas de transmissão de maior porte e tensão, os postes de concreto são utilizados principalmente em linhas de menor tensão de transmissão (69 kV a 138 kV) e em estruturas de derivação e seccionamento. Para tensões mais elevadas, torres metálicas autoportantes são mais comuns.

Cruzetas e Bases de Concreto

Além dos postes, outros artefatos de concreto são utilizados em subestações e redes de alta tensão, cumprindo funções específicas de suporte e ancoragem.

Cruzetas de Concreto

As cruzetas são peças horizontais fixadas aos postes para apoio e ancoragem dos condutores elétricos e ferragens da rede. As cruzetas de concreto são alternativas mais duráveis às cruzetas de madeira, oferecendo:

• Resistência à deterioração — sem apodrecimento, ataque de cupins ou necessidade de tratamento preservante.
• Maior vida útil — superior à da madeira em condições de exposição intensa ao sol, chuva e variação de temperatura.
• Resistência mecânica estável — a resistência do concreto não se degrada com o tempo como ocorre com a madeira úmida.

Bases e Blocos de Fundação

Em subestações de médio e grande porte, transformadores e outros equipamentos pesados são assentados sobre bases de concreto pré-moldado ou sobre fundações de concreto moldadas in loco. Esses elementos distribuem as cargas dos equipamentos para o solo e garantem estabilidade mesmo sob vibração e variações de temperatura.

Concreto Protendido em Infraestrutura de Alta Tensão

O concreto protendido é a tecnologia de eleição para postes de grande porte destinados a subestações e transmissão. A protensão — aplicação de tensão prévia nos cabos de aço antes da concretagem — eleva a capacidade de resistência à flexão do elemento de forma muito mais eficiente do que aumentar a seção do concreto armado convencional.

Por que o Protendido é Preferido em Grandes Estruturas

A escolha entre armado e protendido é definida no projeto estrutural, considerando as cargas do projeto, o comprimento necessário, o peso máximo transportável pelo equipamento de instalação e as condições do terreno.

Normas e Regulamentação Aplicáveis

Projetos de subestações e linhas de transmissão estão sujeitos a um conjunto de normas técnicas e regulamentações mais amplo do que as redes de distribuição convencionais.

Normas ABNT

• ABNT NBR 8451 — postes de concreto para redes de distribuição de energia elétrica e iluminação pública.
• ABNT NBR 6118 — projeto de estruturas de concreto: critérios gerais de dimensionamento e detalhamento.
• ABNT NBR 6123 — forças devidas ao vento em edificações: base para o cálculo de cargas de vento sobre postes e torres.
• ABNT NBR 7191 — execução de estruturas de concreto em obras de arte.

Regulamentação Setorial

• ANEEL (Agência Nacional de Energia Elétrica) — regulamenta as atividades de transmissão e distribuição de energia elétrica no Brasil, incluindo os requisitos técnicos para instalações.
• ONS (Operador Nacional do Sistema Elétrico) — define os procedimentos de rede e os requisitos técnicos mínimos para conexão ao Sistema Interligado Nacional (SIN).
• Concessionárias de transmissão — empresas que detêm concessões de linhas de transmissão específicas e têm seus próprios padrões técnicos complementares.

A VLPOSTES fornece os artefatos de concreto conforme as especificações do projeto e garante rastreabilidade e conformidade com a ABNT NBR 8451. Para verificar a disponibilidade de produtos com as especificações necessárias ao seu projeto, consulte nosso artigo sobre postes homologados e entre em contato com nossa equipe técnica.

Perguntas Frequentes

6 perguntas

Qual a diferença entre postes para distribuição e postes para transmissão?

Postes para redes de distribuição operam em baixa e média tensão (até 36,2 kV) com comprimentos típicos de 7 m a 12 m. Postes para transmissão suportam linhas de alta tensão (acima de 69 kV), têm comprimentos maiores e cargas de ruptura muito superiores, sendo frequentemente fabricados em concreto protendido. As normas técnicas e os requisitos de projeto são distintos para cada aplicação.

O que são cruzetas de concreto e onde são usadas?

Cruzetas de concreto são peças horizontais fixadas aos postes para suporte e ancoragem dos condutores elétricos e ferragens da rede. São alternativas mais duráveis às cruzetas de madeira, resistindo à corrosão, pragas e intempéries sem necessidade de manutenção periódica. São usadas em redes de distribuição de média tensão e em estruturas de subestações aéreas.

Quais normas técnicas regem os artefatos de concreto para transmissão?

Os postes de concreto para transmissão seguem a ABNT NBR 8451 como referência principal. Projetos estruturais observam a NBR 6118 (estruturas de concreto) e a NBR 6123 (ação do vento). As linhas de transmissão são reguladas pelo ONS e pela ANEEL, com normas específicas para cada nível de tensão e tipo de instalação.

Qual a diferença entre concreto armado e protendido em postes de transmissão?

Em postes de transmissão, o concreto protendido é preferido por permitir maiores comprimentos e cargas de ruptura com seção transversal menor e peso reduzido — facilitando o transporte e a instalação em locais de difícil acesso. O concreto armado é usado em postes de menor porte onde as vantagens da protensão não compensam o custo adicional de fabricação.

A VLPOSTES fornece postes para subestações de grande porte?

Sim. A VLPOSTES fornece postes de concreto de grande porte para subestações aéreas e estruturas de infraestrutura elétrica especializada. Entre em contato com nossa equipe técnica pelo WhatsApp (11) 9 7170-8485 para verificar disponibilidade, especificações e orçamento conforme o seu projeto.

É necessário ART para projetos de subestações e linhas de transmissão?

Sim. Todo projeto de subestação ou linha de transmissão exige ART emitida por engenheiro eletricista habilitado, registrada no CREA. Para linhas de transmissão, o escopo do projeto é significativamente mais complexo e pode envolver equipes multidisciplinares e aprovações junto à ANEEL e ao ONS, além da ART do responsável técnico.
