Poste Padrão ENEL Industrial: Especificações e Instalação

O que é o Padrão ENEL Industrial?

O padrão ENEL industrial designa o conjunto de especificações técnicas exigidas pela ENEL Distribuição São Paulo para a conexão de unidades consumidoras com alta demanda de energia — indústrias, galpões logísticos, grandes comércios e empreendimentos que operam com cargas significativamente superiores às instalações residenciais e comerciais de pequeno porte.

Diferentemente dos padrões residencial e comercial, que operam integralmente em baixa tensão (BT), o padrão industrial pode exigir fornecimento em média tensão (MT) com subestação própria, medição indireta e estruturas de entrada de maior porte e complexidade técnica. O tipo exato de fornecimento é definido pela ENEL com base na demanda contratada e nas características da rede no local.

Para entender as modalidades de ligação em baixa tensão que precedem o fornecimento industrial, consulte o guia sobre o padrão ENEL residencial e sobre o padrão trifásico, que atendem instalações de menor escala.

Baixa Tensão ou Média Tensão?

A primeira decisão técnica de um projeto elétrico industrial é definir se o fornecimento será em baixa ou em média tensão. Essa escolha tem impacto direto no tipo de poste, no custo da estrutura de entrada e na relação com a ENEL.

Fornecimento em Baixa Tensão (BT)

Indústrias de menor porte — galpões pequenos, oficinas, microindústrias — podem ser atendidas pela rede de distribuição em BT com ligação trifásica convencional. Nesse caso, o ramal de entrada segue as mesmas especificações do padrão trifásico, com poste de concreto, caixa de medição trifásica e disjuntor geral tripolar. A medição é direta e realizada pelo medidor instalado no ponto de entrega.

Fornecimento em Média Tensão (MT)

Quando a demanda contratada supera o limite estabelecido pela ENEL para fornecimento em BT, a concessionária exige o recebimento da energia em média tensão — tipicamente 13,8 kV ou 34,5 kV na Grande São Paulo. Nesse modelo, o consumidor é responsável pela subestação que transforma a MT em BT para distribuição interna do imóvel. O ponto de entrega da ENEL passa a ser na rede de MT, e toda a infraestrutura de baixa tensão é de propriedade e responsabilidade do consumidor.

Subestação Aérea: Quando é Necessária?

A subestação aérea (SA) é o conjunto de equipamentos instalados em postes de concreto de grande porte que realiza a transformação da energia de média para baixa tensão no próprio ponto de consumo. É a solução mais comum para indústrias de médio porte, condomínios industriais e empreendimentos afastados da rede de BT da concessionária.

Componentes Típicos de uma Subestação Aérea

• Postes de concreto de grande porte para suporte do transformador, chaves e demais equipamentos. Fabricados em concreto armado ou protendido conforme as cargas do projeto.
• Transformador de distribuição que converte a tensão de MT para a tensão de BT adequada à instalação interna do imóvel.
• Chaves fusíveis (Fusível tipo K ou T) para proteção e seccionamento do ramal primário em média tensão.
• Para-raios instalados no lado de MT para proteção contra surtos atmosféricos e de manobra.
• Transformadores de corrente (TCs) e de tensão (TPs) para medição indireta quando exigida pela ENEL.
• Aterramento da subestação e do neutro do transformador, conforme ABNT NBR 5410 e normas da concessionária.

Especificações do Poste para Instalações Industriais

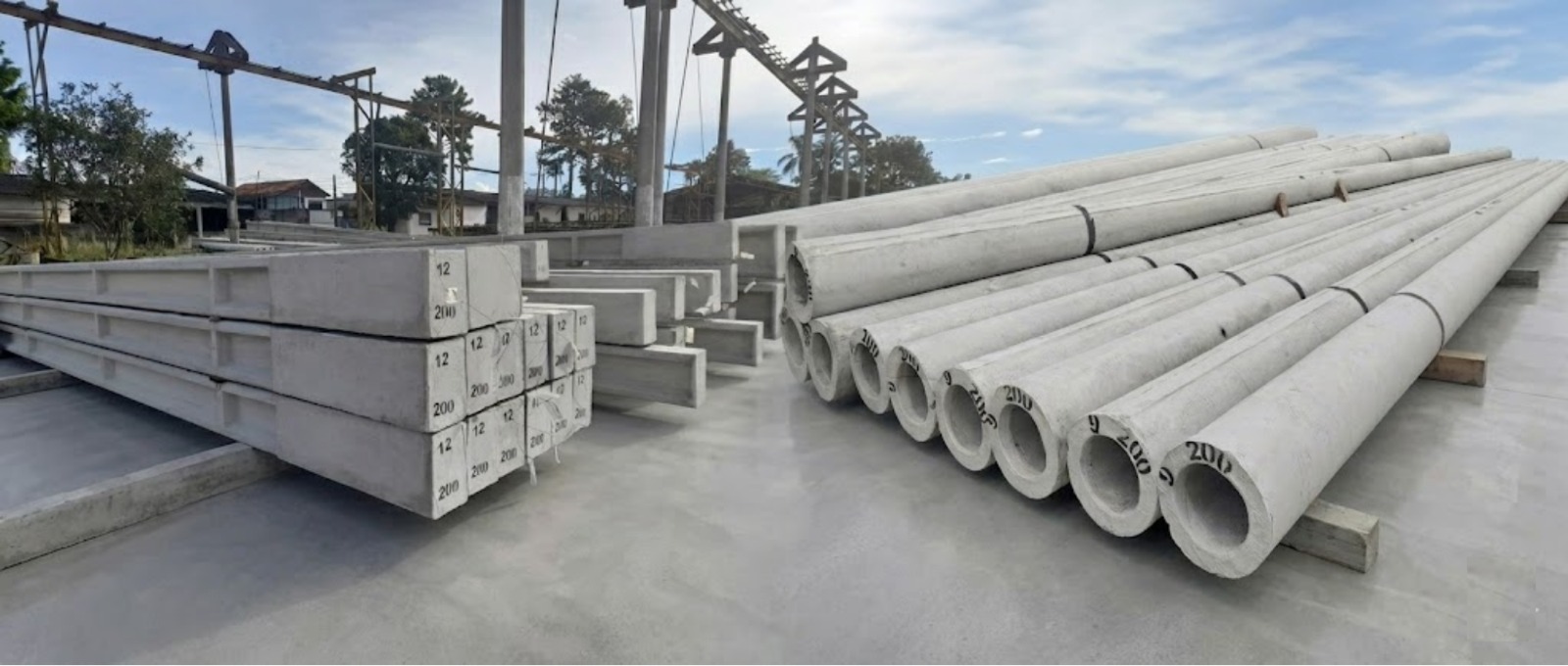

Os postes utilizados em instalações industriais — seja para ramal de entrada em BT de alta capacidade, seja para subestações aéreas em MT — têm especificações distintas dos postes residenciais e devem atender às normas técnicas da ABNT e às exigências específicas da ENEL para cada tipo de estrutura.

Material e Normas Aplicáveis

Os postes são fabricados em concreto armado ou protendido, conforme a ABNT NBR 8451. Postes de maior porte — com comprimentos acima de 11 m e cargas de ruptura elevadas — são frequentemente fabricados em concreto protendido, que oferece maior resistência à flexão com menor seção transversal, reduzindo o peso e facilitando o transporte e a instalação.

Os tipos de poste mais utilizados em subestações aéreas são os circulares, pela sua resistência uniforme em todas as direções — característica crítica em estruturas que suportam transformadores e outros equipamentos pesados.

Comprimento e Carga de Ruptura

Postes para subestações aéreas em MT geralmente operam em comprimentos de 10 m, 11 m ou 12 m, com cargas de ruptura que variam conforme as cargas mecânicas do transformador, das chaves e dos condutores. O dimensionamento é definido pelo engenheiro projetista com base nas normas da ABNT e nas exigências da ENEL para a estrutura específica.

Instalação com Caminhão Munck

Postes industriais de grande porte exigem equipamento adequado para içamento e posicionamento. O caminhão munck é o equipamento padrão para esta operação, realizando o transporte do poste até o local de instalação e o içamento diretamente na cova, com precisão e segurança operacional.

Componentes do Ramal Industrial

A composição do ramal de entrada varia conforme a modalidade de fornecimento. A tabela abaixo apresenta os elementos típicos para as duas situações mais comuns em instalações industriais.

Processo de Aprovação do Padrão Industrial na ENEL

O processo de aprovação de uma instalação industrial junto à ENEL é mais complexo e demorado do que o residencial. Projetos incompletos ou com especificações incorretas são devolvidos com frequência, impactando diretamente o cronograma de início de operação da instalação.

1. Definição da demanda e modalidade de fornecimento

   O engenheiro eletricista levanta a carga total instalada, a demanda máxima e os equipamentos trifásicos do projeto. Com base nesses dados e nas normas da ENEL, define se o fornecimento será em BT ou MT e qual a potência do transformador necessária (no caso de subestação aérea).

2. Consulta prévia à ENEL

   Para instalações em MT, é recomendável realizar uma consulta prévia à ENEL antes de elaborar o projeto completo. A concessionária informa as condições de fornecimento disponíveis na área, o ponto de entrega previsto e as exigências específicas da região.

3. Elaboração do projeto completo com ART

   O projeto técnico inclui o memorial descritivo, os diagramas unifilares, a especificação dos postes, dos equipamentos de proteção e da subestação (quando aplicável). A ART é emitida no CREA tanto para o projeto quanto para a execução da obra.

4. Aprovação pela ENEL e aquisição do material

   Após aprovação do projeto, o material é adquirido conforme especificado — incluindo os postes de concreto homologados. A VLPOSTES pode fornecer os postes diretamente de acordo com o projeto aprovado, garantindo conformidade com o material especificado pelo engenheiro.

5. Instalação, vistoria e energização

   A instalação dos postes industriais é realizada com caminhão munck, dado o porte e o peso dos elementos. Após a conclusão, a ENEL realiza vistoria. Para instalações em MT, a vistoria é mais criteriosa e pode envolver inspeção de todos os equipamentos da subestação antes da energização.

Perguntas Frequentes

6 perguntas

Qual a diferença entre o padrão ENEL residencial e o industrial?

O padrão residencial opera em baixa tensão com medição direta no ponto de entrega. O padrão industrial pode exigir fornecimento em média tensão (13,8 kV ou 34,5 kV), com medição indireta via transformadores de corrente e tensão, subestação própria de responsabilidade do consumidor e estruturas de entrada de maior porte. A definição depende da demanda contratada e é formalizada no projeto elétrico aprovado pela ENEL.

Toda indústria precisa de ramal em média tensão?

Não. Indústrias de menor porte e galpões com carga moderada podem ser atendidos em baixa tensão com ligação trifásica convencional. A partir de determinada demanda contratada — definida pelas normas da ENEL — o fornecimento em média tensão com subestação própria se torna obrigatório. O projeto elétrico elaborado pelo engenheiro define a modalidade correta.

O poste industrial precisa ser diferente do residencial?

Sim. Instalações industriais em média tensão utilizam postes de maior comprimento e carga de ruptura para suportar as cargas dos condutores de MT, do transformador e dos equipamentos de proteção da subestação aérea. O tipo de poste e suas especificações são definidos pelo engenheiro no projeto e devem constar na documentação submetida à ENEL.

O que é uma subestação aérea e quando ela é necessária?

A subestação aérea é um conjunto de equipamentos instalados em postes de concreto — transformador, chaves fusíveis, para-raios e medição — que converte a energia de média tensão para baixa tensão no ponto de consumo. É necessária quando a demanda exige fornecimento em MT ou quando a distância da rede de BT inviabiliza a ligação direta. Toda a subestação é de responsabilidade e propriedade do consumidor.

Quem pode elaborar o projeto elétrico industrial para aprovação na ENEL?

O projeto deve ser elaborado por engenheiro eletricista com registro ativo no CREA, com emissão de ART para o projeto e para a execução da obra. Para instalações em média tensão, o escopo é mais complexo e exige profissional com experiência em sistemas de distribuição, proteção de redes e subestações. A ART é documento obrigatório para qualquer submissão à ENEL, independentemente do porte da instalação.

A VLPOSTES fornece postes para instalações industriais?

Sim. A VLPOSTES fornece postes de concreto homologados para o padrão ENEL industrial, incluindo postes de maior porte para subestações aéreas e estruturas de média tensão. Realizamos entrega com frota própria e instalação com caminhão munck em toda a Grande São Paulo. Entre em contato pelo WhatsApp (11) 9 7170-8485 para um orçamento conforme o projeto aprovado.
