Poste Padrão ENEL Trifásico: Especificações e Instalação

O que é a Ligação Trifásica?

A ligação trifásica é a modalidade de maior capacidade entre os três tipos de conexão à rede elétrica da ENEL. Ela opera com três condutores fase e um neutro (3F+N) e é dimensionada para atender imóveis com alta demanda de energia — residências de grande porte, galpões industriais, condomínios, clínicas, comércios e qualquer instalação com equipamentos que operam exclusivamente em três fases.

O poste padrão ENEL trifásico é o elemento estrutural que sustenta o ramal de entrada desta modalidade. Como nas demais ligações, ele deve atender às especificações técnicas da ENEL Distribuição São Paulo — material, comprimento, resistência mecânica e altura livre — para ser aprovado na vistoria da concessionária e viabilizar a ligação de energia.

Para entender o panorama completo dos tipos de padrão ENEL e decidir qual se aplica ao seu projeto, consulte o guia sobre o padrão ENEL residencial, que compara as três modalidades de ligação.

Quando o Padrão Trifásico é Obrigatório?

A obrigatoriedade da ligação trifásica é determinada pelo cálculo de carga do imóvel, realizado pelo engenheiro eletricista responsável pelo projeto. Não cabe ao consumidor escolher a modalidade — a ENEL concede o tipo de ligação com base na demanda apresentada no projeto técnico aprovado.

Situações que Tipicamente Exigem Ligação Trifásica

• Motores elétricos trifásicos utilizados em bombas, compressores, elevadores, sistemas de refrigeração industrial e equipamentos de manufatura.
• Galpões industriais e logísticos com carga instalada elevada e múltiplos circuitos de força simultâneos.
• Condomínios residenciais e comerciais cujas áreas comuns — elevadores, bombas, ar-condicionado central — demandam três fases.
• Clínicas e hospitais com equipamentos de diagnóstico por imagem, esterilizadores industriais ou sistemas de climatização de grande porte.
• Estabelecimentos comerciais — supermercados, padarias industriais, restaurantes com câmaras frias — onde a carga total ultrapassa os limites bifásicos.
• Propriedades rurais com agroindustrial como ordenha mecanizada, irrigação por pivô central ou beneficiamento de grãos.

Para instalações industriais de maior escala, consulte também nosso artigo sobre o padrão ENEL industrial, que aborda especificidades de ramais em média tensão e subestações.

Padrões de Tensão: 127/220 V e 220/380 V

A ligação trifásica pode operar em dois padrões de tensão distintos, dependendo da rede disponível na área de concessão e dos equipamentos do imóvel. Entender a diferença é fundamental para dimensionar corretamente os equipamentos elétricos da instalação.

O padrão disponível depende da infraestrutura da rede da ENEL na região do imóvel. Em muitas áreas da Grande São Paulo, a rede opera em 127/220 V; em zonas industriais e em áreas com rede mais recente, o padrão 220/380 V é mais comum. O projeto elétrico define qual tensão será utilizada com base na rede disponível e nos equipamentos instalados.

Componentes do Ramal Trifásico

O ramal de entrada trifásico possui mais condutores e ferragens do que os padrões mono e bifásico, o que impacta diretamente o dimensionamento do poste e o custo total da estrutura de entrada. Todos os componentes devem seguir as especificações da ENEL Distribuição São Paulo.

Especificações do Poste para Ligação Trifásica

As especificações completas estão definidas nos manuais técnicos da ENEL Distribuição São Paulo. As informações a seguir descrevem os critérios gerais do setor e devem ser confirmadas no projeto elétrico antes da compra do material.

Material e Norma

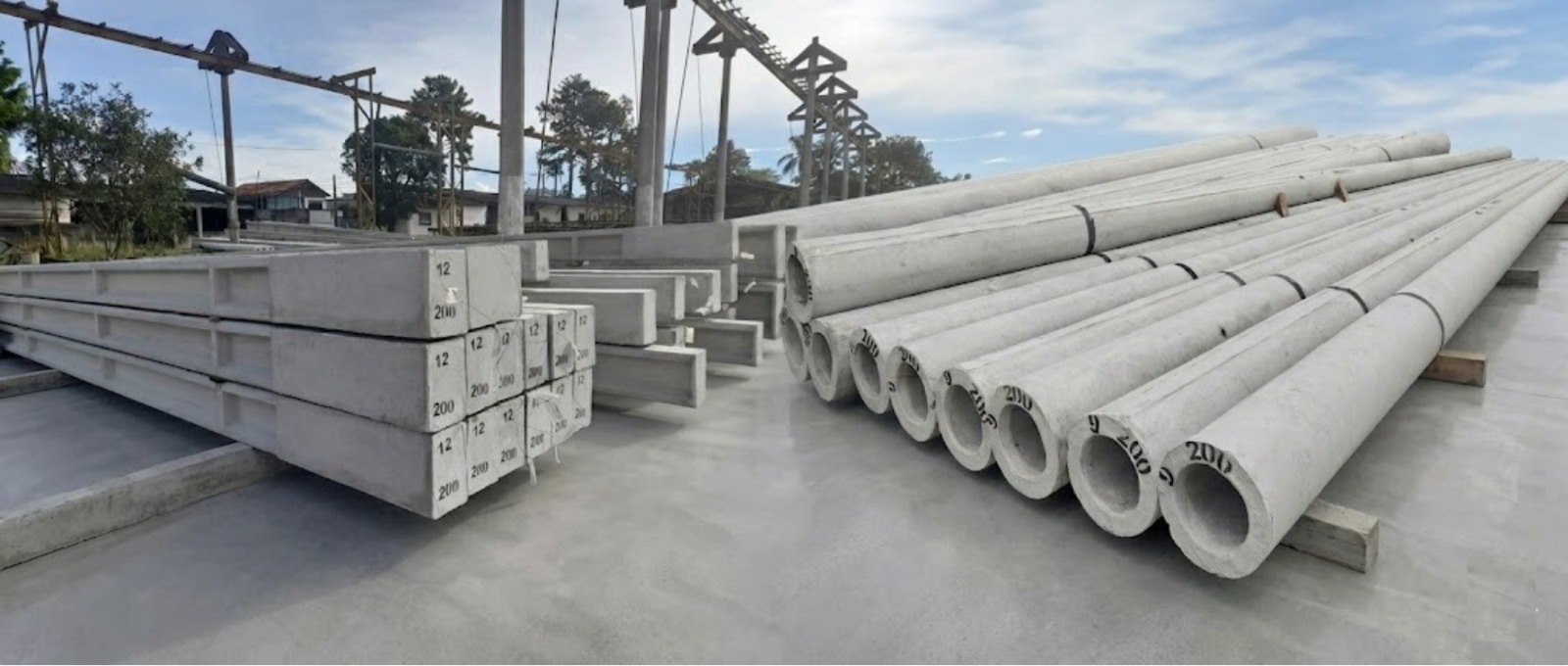

O poste deve ser fabricado em concreto armado, em conformidade com a ABNT NBR 8451. O fabricante precisa constar na lista de produtos homologados pela ENEL — exigência válida independentemente da modalidade de ligação. Postes sem comprovação de homologação são reprovados na vistoria.

Os tipos de poste de concreto aceitos na Grande São Paulo como padrão de entrada são o circular e o duplo T. O poste circular é predominante em área urbana pela sua resistência uniforme em qualquer direção — característica importante em pontos de ancoragem de ramal trifásico, que geram esforços maiores do que os padrões mono e bifásico.

Comprimento, Engastamento e Altura Livre

O ramal trifásico, por utilizar mais condutores e ferragens, pode gerar esforços maiores sobre o poste do que nas demais modalidades. Isso pode exigir um comprimento maior ou maior resistência mecânica para garantir a altura livre mínima sobre o logradouro e a estabilidade estrutural sob carga. O engastamento segue as diretrizes da NBR 8451 e as exigências específicas da ENEL para cada situação.

Carga de Ruptura

A carga de ruptura do poste — expressa em daN — deve ser compatível com o peso dos três condutores do ramal, das ferragens e dos esforços do vento sobre uma estrutura de maior porte. O valor exato é definido pelo engenheiro eletricista no projeto e não deve ser estimado por conta do cliente.

Como Aprovar o Padrão Trifásico na ENEL

O processo de aprovação do padrão trifásico segue o mesmo fluxo regulatório das demais modalidades, mas exige atenção especial ao dimensionamento, pois projetos com carga subestimada ou material fora do padrão são devolvidos com frequência.

1. Cálculo de carga e definição da modalidade

   O engenheiro eletricista levanta a carga total instalada, os equipamentos trifásicos existentes e a demanda máxima do imóvel. Com base nesses dados, determina se a ligação trifásica é a modalidade adequada e qual padrão de tensão (127/220 V ou 220/380 V) se aplica.

2. Elaboração do projeto com ART

   O projeto completo — especificação do poste, condutores, caixa de medição trifásica e disjuntor tripolar — é elaborado conforme o padrão ENEL vigente. A ART (Anotação de Responsabilidade Técnica) é emitida no CREA e é documento obrigatório para submissão à concessionária.

3. Aprovação pela ENEL

   O projeto é submetido via portal da ENEL ou presencialmente. A concessionária verifica se o dimensionamento, o tipo de poste e os demais componentes estão em conformidade com as normas vigentes. Projetos com inconsistências são devolvidos para correção, reiniciando o prazo de análise.

4. Aquisição do material e instalação

   Com o projeto aprovado, o material é adquirido conforme especificado. A instalação do padrão ENEL inclui escavação, içamento e cravação do poste com caminhão munck, fixação das ferragens, instalação dos três condutores de fase e neutro e montagem da caixa de medição trifásica.

5. Vistoria e energização

   A ENEL realiza vistoria presencial após a conclusão da instalação. Aprovada a estrutura, a concessionária efetua a energização no prazo regulatório definido pela ANEEL. Qualquer inconformidade suspende a vistoria e reinicia o prazo de adequação.

Perguntas Frequentes

6 perguntas

O que é uma ligação trifásica?

A ligação trifásica utiliza três condutores fase e um neutro (3F+N), operando em 127/220 V ou 220/380 V. É a modalidade de maior capacidade de fornecimento elétrico, indicada para imóveis com alta demanda de energia ou com equipamentos que operam exclusivamente em três fases, como motores elétricos, compressores industriais e sistemas de climatização de grande porte.

Quando a ligação trifásica é obrigatória?

A ligação trifásica é exigida quando a carga total instalada ultrapassa os limites das modalidades monofásica e bifásica, ou quando o imóvel possui equipamentos que requerem três fases para operar. A definição cabe ao engenheiro eletricista, que calcula a demanda e especifica a modalidade no projeto elétrico submetido à ENEL.

Qual a diferença entre os padrões 127/220 V e 220/380 V?

No padrão 127/220 V, a tensão entre cada fase e o neutro é de 127 V, e entre fases é de 220 V — compatível com a maioria dos equipamentos residenciais e comerciais. No padrão 220/380 V, a tensão fase-neutro é de 220 V e fase-fase de 380 V, adequado para motores trifásicos e instalações industriais. O padrão disponível depende da rede local e é confirmado pelo engenheiro no projeto.

O poste trifásico é diferente do bifásico?

O material e a norma são os mesmos: concreto armado conforme NBR 8451, homologado pela ENEL. A diferença pode estar no comprimento e na carga de ruptura exigida, pois o ramal trifásico gera esforços mecânicos maiores pelo peso adicional dos condutores e ferragens. O projeto elétrico define a especificação correta para cada situação.

Posso instalar o padrão trifásico sem projeto elétrico?

Não. A ENEL exige projeto elétrico elaborado por engenheiro eletricista habilitado, com ART registrada no CREA, para aprovar qualquer padrão de entrada — incluindo o trifásico. Instalações sem projeto técnico não passam pela vistoria e a ligação de energia não é realizada. Além disso, a ausência de responsável técnico expõe o proprietário a riscos legais em caso de acidente elétrico.

A VLPOSTES fornece o poste e realiza a instalação do padrão trifásico?

Sim. A VLPOSTES fornece postes homologados para o padrão ENEL trifásico com entrega via frota própria em toda a Grande São Paulo. Sob demanda, realiza a instalação com caminhão munck — colocação direta na cova ou descarga no chão conforme a necessidade da obra. Entre em contato pelo WhatsApp (11) 9 7170-8485 para um orçamento personalizado.
